Jenkins 대시보드 화면구성 및 용어

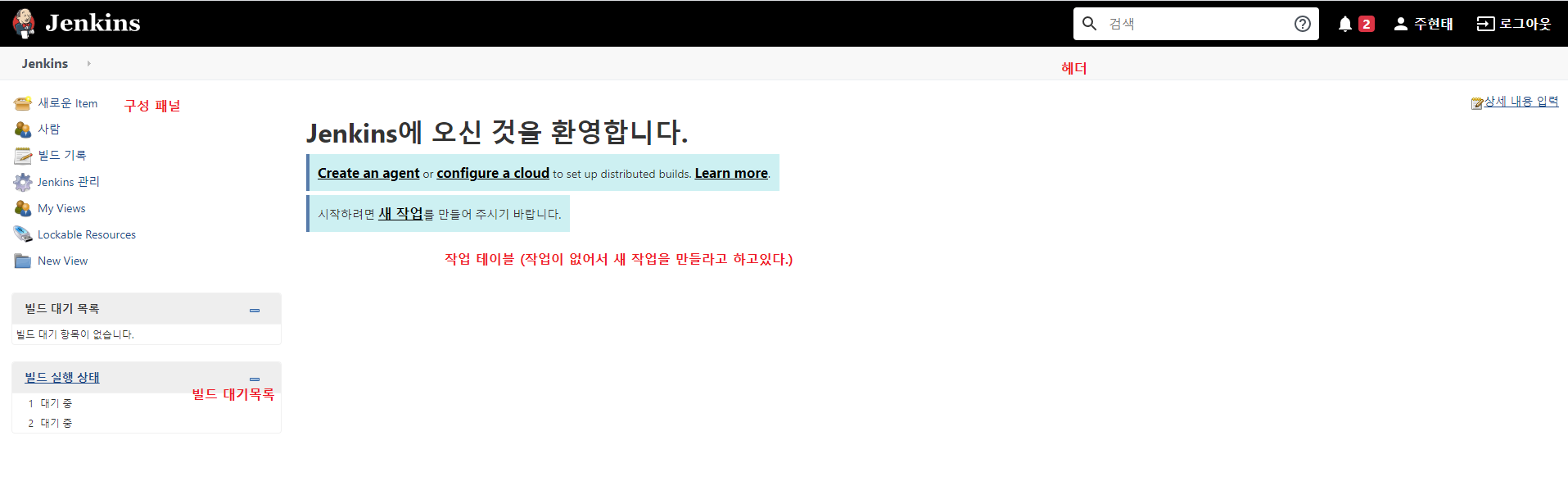

젠킨스의 유저 인터페이스는 논리적으로 네 개의 주요 컨텐츠 영역으로 구분된다.

헤더

UI 내비게이션 브레드크럼과 편집이 가능한 설명 링크, 활성/비활성 자동 갱신 스위치, 콘텍스트 검색 솔루션이 있다.



구성 패널

초기 최상위 설정 옵션을 보여준다. 젠킨스의 각 서브 페이지에는 고유의 구성 패널 옵션과 상황별 설정 옵션이 있다.

• 새로운 Item : 새 젠킨스 작업을 만드는데 사용된다.
• People : 사용자 계정을 보거나 수정할 수 있다.
• Build History : 시스템이 실행한 빌드작업, 상태 및 경향을 보여준다.
• Manage Jenkins : 젠킨스의 관리 영역은 개별 요구 사항에 맞게 조정할 수 있는 여러 구성 옵션과 설정을 제공한다.
• 사용자 계정 크리덴셜을 생성, 제거, 갱신, 삭제할 수 있는 기능을 제공한다.



작업 테이블

젠킨스 시스템에서 정의된 작업을 몇 가지 기본 상태 정보와 함께 보여준다.

• Status of the last build : 실패의 경우 빨간색, 성공은 파란색, 불안정한 경우는 노란색으로 표시한다.
• Weather report : 최근 빌드들의 집계 보고서를 표시한다.
• Name : 작업의 이름, 이름 레이블을 클릭해 선택적으로 정렬할 수 있다.
• Last success : 빌드 작업이 마지막으로 성공할 때부터 지난 시간을 나타낸다.
• Last failure : 빌드 작업이 마지막으로 실패한 때부터 시간을 나타낸다.
• Last duration : 가장 최근 실행한 빌드 작업의 실행 시간을 나타낸다.
• Table footer : RSS 피드와 작업 테이블의 바닥글, legend로 연결되는 링크 및 관련 RSS 피드가 들어있다.
• Legend : 이 링크는 대시 보드에 있는 모든 관련 아이콘과 해당 정의를 표시하는 그래픽 범례로 이동한다.





빌드 대기목록과 빌드 실행자 상태 패널

Build Executor Status

슬레이브 노드 대시보드로 즉시 이동하며, 화면에 젠킨스 마스터와 정의된 슬레이브 노드의 목록이 나타난다.



Build Executor Status

패널에 나열된 실행 프로그램 노드 이름 중에 하나를 클릭하면 각 디바이스의 상태 화면으로 이동한다.



Build Queue

실행 명령은 받았지만 사용할 수 있는 실행 프로그램이 없는 작업을 표시
